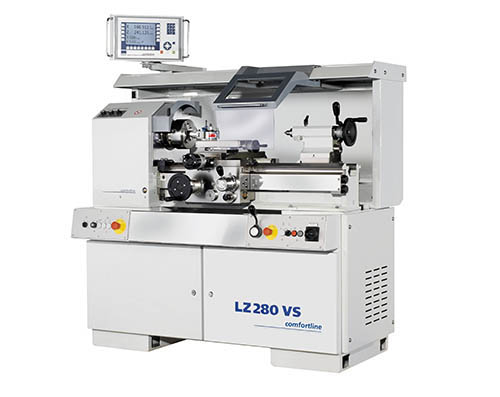

GDW LZ 280 VS

GDW была основана Германом Вайлером в 1994 году. Компания GDW предлагает полный спектр высокоточных станков для токарной обработки – от токарных станков с ручным управлением до станков со встроенными циклами и системами ЧПУ. Высокое качество станков компании GDW продукции гарантируется большим опытом технических специалистов компании в этой области и высококлассной производственной сборкой. Специальная технология производства станков позволяет адаптировать их оптимальным образом к конкретной практической задаче обработки. Если Вам необходимо оснастить инструментальное единичное, мелкосерийное или ремонтное производство токарными станками, которые обеспечивают возможность быстрой наладки для производства как одной детали, так и небольшой партии, с высокой точностью и надежностью – то продукция компании GDW лучший выбор.

Cкачать каталог

РАБОЧАЯ ЗОНА:

Высота центров, мм: 165

Расстояние между центрами, мм: 670

Максимальный диаметр обработки над станиной, мм: 330

Максимальный диаметр обработки над суппортом, мм: 190

Ширина станины, мм: 220

Высота станины, мм: 220

Расстояние от оси шпинделя до пола, мм: 1165

ТОКАРНЫЙ ШПИНДЕЛЬ:

Конус шпинделя (размер) по стандарту DIN 55027: 5

Диаметр отверстия токарного шпинделя, мм: 43

Внутренний конус шпинделя по DIN 228: МЕ 50

Диаметр токарного патрона, мм: 160/200 макс

Диаметр зажимной цанги (тянущего типа), мм: 26

Диаметр зажимной цанги (толкающего типа), мм: 42

ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ:

Поперечный ход суппорта, мм: 165

Ход верхней каретки суппорта, мм: 115

Угол поворота верхней каретки: +75⁰ / - 60⁰

Высота державки резца, мм: 20

Шаг резьбы ходового винта, мм: 6

ПОДАЧИ:

Продольная подача, мм/об.: 0,01 - 10

Поперечная подача, мм/об.: 0,004 - 3,6

Шаг нарезаемой резьбы (метрическая), мм: 0,10 - 52

Инструментальная система:

Тип инструментальной системы: размер А (опц. B)

Задняя бабка:

Тип задней бабки: ручная

Ход пиноли, мм: 82

Диаметр пиноли задней бабки, мм: 45

Внутренний конус пиноли задней бабки по стандарту DIN 228, мм: МТ-3

Привод:

Тип привода: с бесступенчатым регулированием

Количество основных ступеней привода: 1

Число оборотов, об/мин: 30 - 5000

Мощность электродвигателя, кВт (пост./30 мин): 7,0

Прочие характеристики:

Номер лакокрасочного покрытия: RAL 7035 (серый) + RAL 7046 (тёмно серый)

Габаритные размеры и масса:

Длина, мм: 1,600

Ширина, мм: 1,035

Высота, мм: 1,800

Масса станка, кг: 1,200
