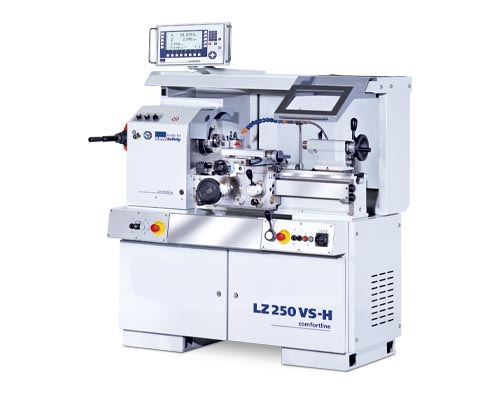

    GDW LZ 250 VS-H

    GDW LZ 250 VS-H

    GDW LZ 250 VS-H

    GDW была основана Германом Вайлером в 1994 году. Компания GDW предлагает полный спектр высокоточных станков для токарной обработки – от токарных станков с ручным управлением до станков со встроенными циклами и системами ЧПУ. Высокое качество станков компании GDW продукции гарантируется большим опытом технических специалистов компании в этой области и высококлассной производственной сборкой. Специальная технология производства станков позволяет адаптировать их оптимальным образом к конкретной практической задаче обработки. Если Вам необходимо оснастить инструментальное единичное, мелкосерийное или ремонтное производство токарными станками, которые обеспечивают возможность быстрой наладки для производства как одной детали, так и небольшой партии, с высокой точностью и надежностью – то продукция компании GDW лучший выбор.

    Cкачать каталог

    РАБОЧАЯ ЗОНА:

    Высота центров, мм:  165

    Расстояние между центрами, мм:  500

    Максимальный диаметр обработки над станиной, мм:  330

    Максимальный диаметр обработки над суппортом, мм:  190

    Ширина станины, мм:  220

    Высота станины, мм:  220

    Расстояние от оси шпинделя до пола, мм:  1,130

    ТОКАРНЫЙ ШПИНДЕЛЬ:

    Конус шпинделя (размер) по стандарту DIN 55027:  5

    Диаметр отверстия токарного шпинделя, мм:  43

    Внутренний конус шпинделя по DIN 228:  МЕ 50

    Диаметр токарного патрона, мм:  140 (опц. 160)

    Максимальный диаметр планшайбы, мм:  250

    Диаметр зажимной цанги (тянущего типа), мм:  26

    Диаметр зажимной цанги (толкающего типа), мм:  42

    ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ:

    Поперечный ход суппорта, мм:  165

    Ход верхней каретки суппорта, мм:  115

    Угол поворота верхней каретки:  +75⁰ / - 60⁰

    Высота державки резца, мм:  16

    Шаг резьбы ходового винта, мм:  6

    ПОДАЧИ:

    Продольная подача, мм/об.:  0,01 - 1,0

    Поперечная подача, мм/об.:  0,004 - 3,6

    Шаг нарезаемой резьбы (метрическая), мм:  0,10 - 52

    Шаг нарезаемой резьбы (модульная), модуль, мм:  0,10 - 52

    Шаг нарезаемой резьбы (дюймовая), число ниток на 1:  0,10 - 52

    Шаг нарезаемой диаметральной резьбы, мм:  0,10 - 52

    Инструментальная система:

    Тип инструментальной системы:  размер А

    Задняя бабка:

    Тип задней бабки:  ручная

    Ход пиноли, мм:  85

    Диаметр пиноли задней бабки, мм:  45

    Внутренний конус пиноли задней бабки по стандарту DIN 228, мм:  МТ 3

    Привод:

    Тип привода: с бесступенчатым регулированием

    Количество основных ступеней привода: 1

    Число оборотов, об/мин :  30 - 5000

    Мощность электродвигателя, кВт (пост./30 мин):  5,5

    Прочие характеристики:  Номер лакокрасочного покрытия :

    RAL 7035 (светло серый) + RAL 7046 (тёмно серый)

    Габаритные размеры и масса:

    Длина, мм:  1,450

    Ширина, мм:  1,035

    Высота, мм:  1.500 (1.800 с блоком управления)

    Масса станка, кг: 1,050
