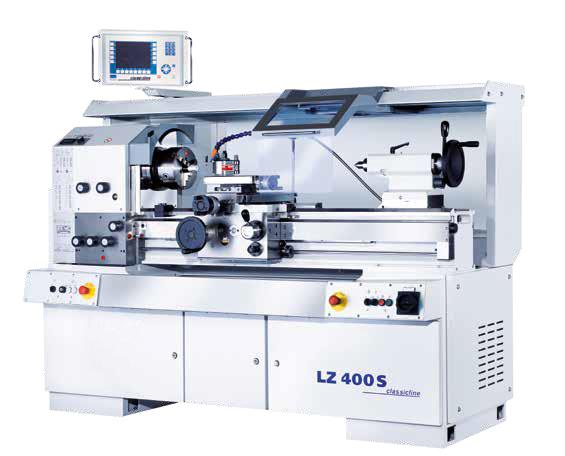

GDW LZ 400 S

GDW была основана Германом Вайлером в 1994 году. Компания GDW предлагает полный спектр высокоточных станков для токарной обработки – от токарных станков с ручным управлением до станков со встроенными циклами и системами ЧПУ. Высокое качество станков компании GDW продукции гарантируется большим опытом технических специалистов компании в этой области и высококлассной производственной сборкой. Специальная технология производства станков позволяет адаптировать их оптимальным образом к конкретной практической задаче обработки. Если Вам необходимо оснастить инструментальное единичное, мелкосерийное или ремонтное производство токарными станками, которые обеспечивают возможность быстрой наладки для производства как одной детали, так и небольшой партии, с высокой точностью и надежностью – то продукция компании GDW лучший выбор.

Cкачать каталог

РАБОЧАЯ ЗОНА:

Высота центров, мм: 200

Расстояние между центрами, мм: 1.000

Максимальный диаметр обработки над станиной, мм: 400

Максимальный диаметр обработки над суппортом, мм: 225

Ширина станины, мм: 260

Высота станины, мм: 260

Расстояние от оси шпинделя до пола, мм: 1.150

ТОКАРНЫЙ ШПИНДЕЛЬ:

Конус шпинделя (размер) по стандарту DIN 55027: 6

Диаметр отверстия токарного шпинделя, мм: 62

Внутренний конус шпинделя по DIN 228: МЕ 70

Диаметр токарного патрона, мм: 200 (опц. 250)

Максимальный диаметр планшайбы, мм: 355

Диаметр зажимной цанги (тянущего типа), мм: 62

Диаметр зажимной цанги (толкающего типа), мм: 26

ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ:

Поперечный ход суппорта, мм: 210

Ход верхней каретки суппорта, мм: 115

Угол поворота верхней каретки: +180⁰ / - 180⁰

Высота державки резца, мм: 25

Шаг резьбы ходового винта, мм: 6

ПОДАЧИ:

Продольная подача, мм/об: 0,025 - 2,0

Поперечная подача, мм/об.: 0,012 - 1,0

Шаг нарезаемой резьбы (метрическая), мм: 0.2-14

Шаг нарезаемой резьбы (модульная), модуль, мм: 0,1-7,0

Шаг нарезаемой резьбы (дюймовая), число ниток на 1: 80-1,5

Шаг нарезаемой диаметральной резьбы, мм: 200-3,5

Инструментальная система:

Тип инструментальной системы: размер B

Задняя бабка: ручная

Тип задней бабки: 110

Диаметр пиноли задней бабки, мм: 60

Внутренний конус пиноли задней бабки по стандарту DIN 228, мм: МК-4

Привод:

Тип привода: с бесступенчатым регулированием

Количество основных ступеней привода: 2

Число оборотов, об/мин: 1 ступень: 30-750; 2 ступень: 130-3.000

Мощность электродвигателя, кВт (пост./30 мин): 7,5/12,0

Прочие характеристики:

Номер лакокрасочного покрытия: RAL 7035 (светло серый) + RAL 7046 (тёмно серый)

Габаритные размеры и масса:

Длина, мм: 2.100

Ширина, мм: 1.080

Высота, мм: 1.520

Масса станка, кг: 1.800
