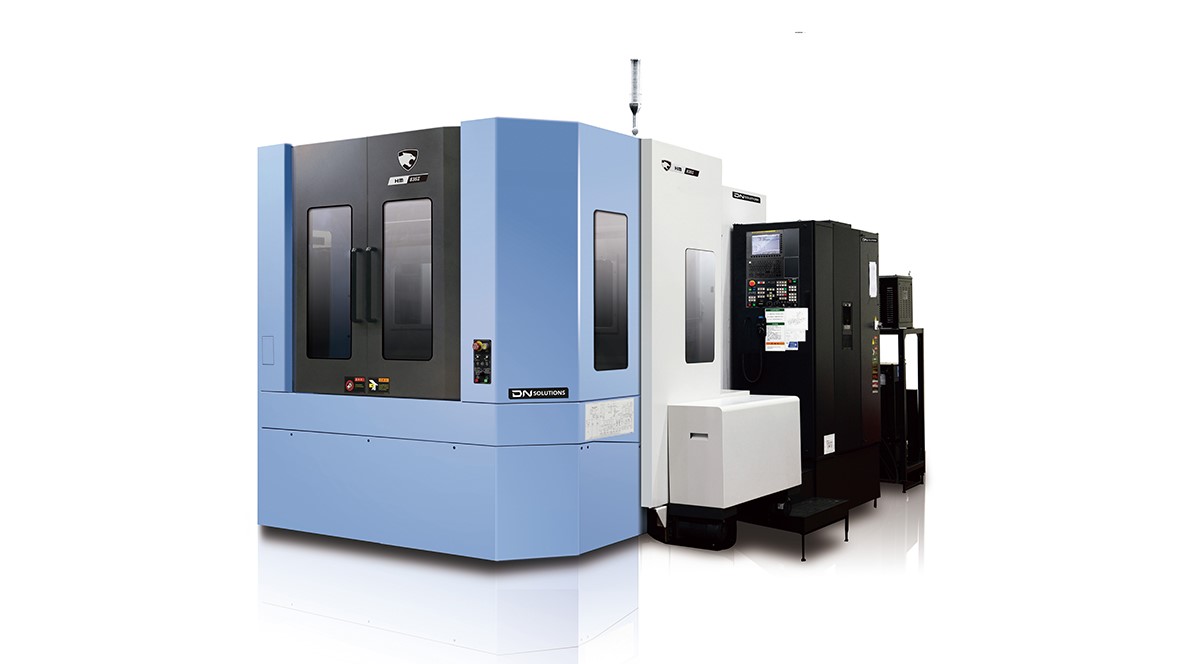

    DOOSAN HM 805II

    DOOSAN HM 805II

    DOOSAN HM 805II

    Серия HM – это горизонтальные силовые двухпаллетные обрабатывающие центры. Конструкция станины, направляющие скольжения и мощные шпиндели с передачей крутящего момента через двухступенчатый редуктор обеспечивают исключительную жесткость и позволяют проводить обработку как на тяжелых режимах, так и производить чистовую обработку с высокой точностью и производительностью.

    Перемещения

    Перемещение по оси X, мм
    1250
    Перемещение по оси Y, мм
    1000
    Перемещение по оси Z, мм
    1000
    Расстояние от поверхности стола до центра шпинделя, мм
    75-1075
    Расстояние от центра стола до торца шпинделя, мм
    200-1200

    Рабочий стол

    Длинна рабочего стола, мм
    800
    Ширина рабочего стола, мм
    800
    Минимальный угол поворота рабочего стола, °
    0.001
    Максимальная нагрузка на стол, кг
    1600

    Шпиндель

    Скорость вращения шпинделя, об/мин
    6000
    Конус шпинделя,
    BT50
    Максимальный крутящий момент шпинделя, Нм
    1675.8

    Скорость подачи

    Скорость перемещения ось X, м/мин
    24
    Скорость перемещения ось Y, м/мин
    24
    Скорость перемещения ось Z, м/мин
    24
    Скорость подачи резания, мм/мин
    12000

    Инструментальный магазин

    Количество инструментов, шт
    40
    Максимальный диаметр инструмента, мм
    135
    Максимальная длинна инструмента, мм
    550
    Максимальный вес инструмента, кг
    25
    Выбор инструмента,
    Авто
    Время смены инструмента (С-С), "
    9

    Смена рабочего стола

    Способ смены стола,
    Поворотный стол, 90°
    Время смены стола, "
    29

    Двигатель

    Мощность двигателя шпинделя, кВт
    22/26
    Мощность двигателя смены палет, кВт
    3
    Двигатель подачи (X,Y,Z), кВт
    7

    Точность

    Точность позиционирования, мм
    ±0.005
    Точность повторяемости, кВт
    +/-0,002
    Точность позиционирования по оси B, "
    6
    Точность повторяемости по оси B, "
    4

    Прочее

    Потребляемая мощность, кВт
    50
    Давление воздуха, Мра
    0,54
    Емкость бака СОЖ, л
    550
    Высота станка, мм
    3330
    Ширина станка, мм
    4276
    Длинна станка, мм
    7060
    Масса станка, кг
    20000
    • Кабинетная защита станка
    • Стандартная система СОЖ
    • Переносной маховик
    • Охлаждение шпинделя и масляный радиатор
    • Рабочий свет (люминесцентная лампа)
    • Сигнальная лампа (красный, желтый, зеленый)
    • Комплект инструментов для обслуживания
    • ЧПУ FANUC 0i PLUS
    • Конвейер для стружки с тележкой
    • Оптические линейки HEIDENHAIN по осям X,Y,Z
    • СОЖ  через шпиндель 20 Бар
    • Минимальный угол поворота стола 0,001
    • И многое другое
